Es posible insertar varios tipos de componentes en el Editor de tiendas, como por ejemplo, accesorios, cajas, paredes o textos. Este manual describe cómo insertar componentes individuales en el plano de planta.

Este manual, contiene:

• ¿Cómo insertar un accesorio?
• ¿Cómo insertar una pared
• ¿Cómo insertar una puerta?
• ¿Cómo agregar texto al plano de planta?
• ¿Cómo controlar la carga de fotos de la zona de ventas?
• ¿Cómo insertar una caja?
• ¿Cómo encontrar las dimensiones del plano de planta?
• ¿Cómo insertar una línea de construcción y alinear los componentes de acuerdo con ella?
• ¿Cómo insertar un PDF, SVG o una imagen?
• ¿Cómo dibujar un accesorio de formas irregulares?

Los componentes sólo pueden insertarse en la versión activa de una capa. Más información se encuentra en el manual Creación de una versión de la capa.

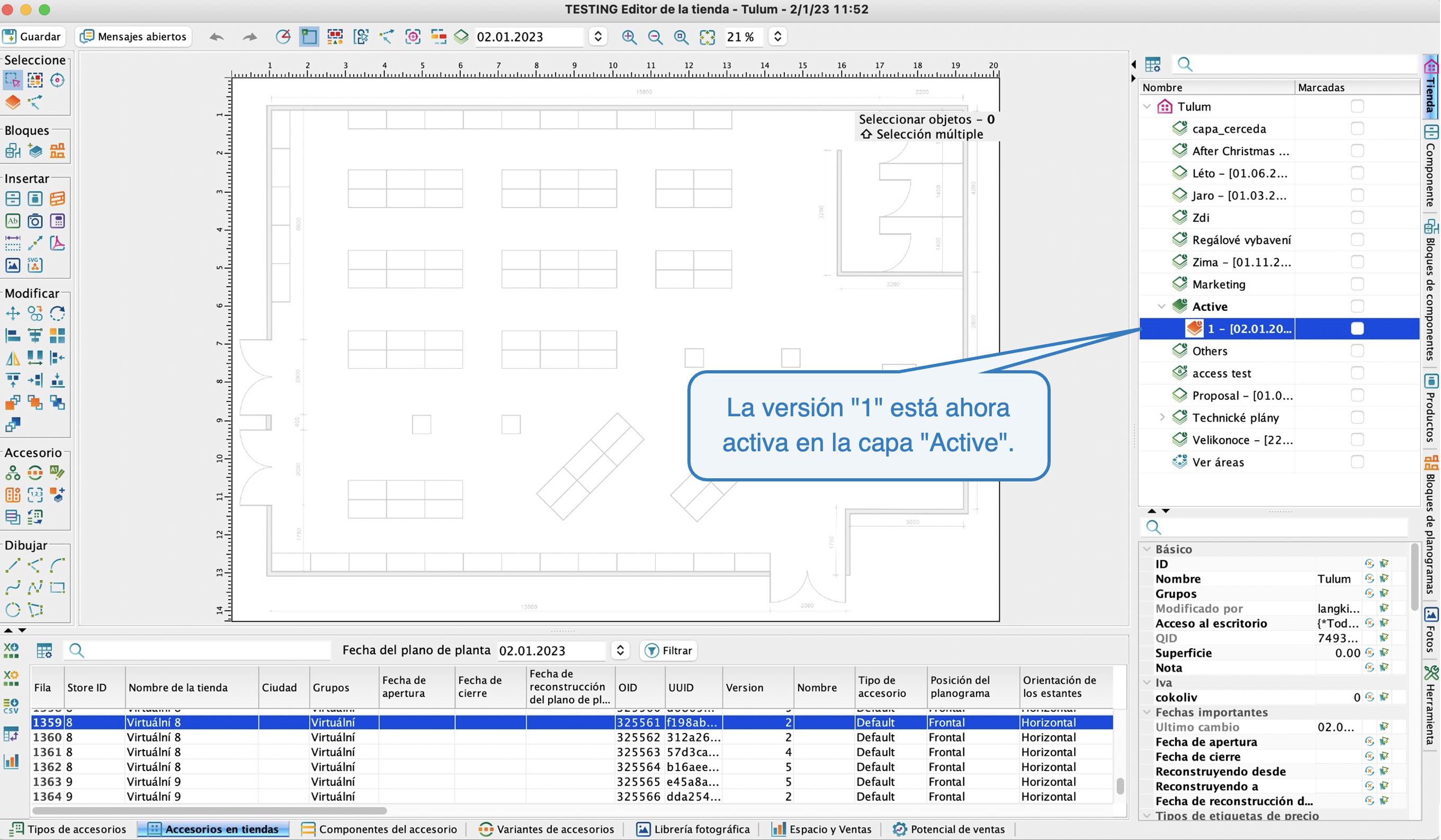

Para activar la versión, haga doble clic en ella con el botón izquierdo del ratón.

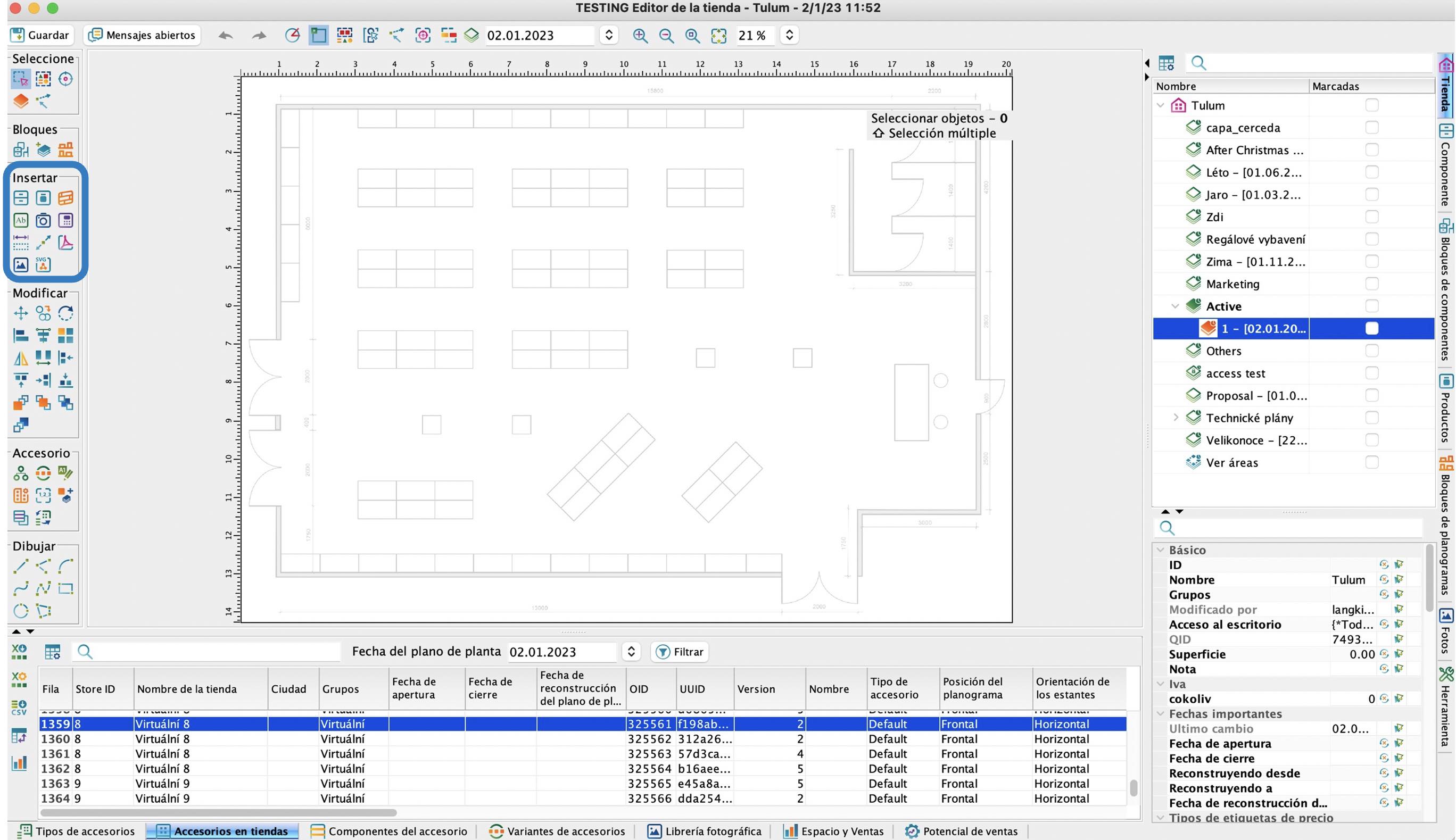

Versión activa de la capa

Los iconos para insertar componentes se encuentran en la sección Insertar de la barra de herramientas de la izquierda.

Iconos para insertar los componentes

Accesorio

Al activar esta herramienta, es posible insertar un accesorio que se puede ajustar para que coincida exactamente con el accesorio de la tienda (por ejemplo, establecer el número de estantes, las dimensiones...). En la mayoría de los casos, se trata de estanterías de exposición, pero se puede ajustar el componente en cualquiera zona de exposición.

¿Cómo insertar un accesorio en el plano de planta?

1. Active la versión de la capa en la que se va a insertar el accesorio.
2. Haga clic en el icono del accesorio o pulse E.
3. Haga clic en el plano para especificar el lugar en el que debe insertarse el accesorio.
4. La tecla ESC finaliza la inserción.

Hay 4 opciones para insertar un accesorio:

1. Inserción del Accesorio por defecto: si activa el icono de inserción de accesorios y hace clic en el plano, se insertará el accesorio por defecto de 80 cm de ancho. A continuación, puede modificar este accesorio y establecer las propiedades necesarias para él.

   Inserción de un accesorio desde la Biblioteca de accesorios - en la biblioteca de accesorios encontrará todos los accesorios que ya están presentes en otras tiendas. Si activa el icono de inserción de accesorios y encuentra un accesorio situado en otra tienda en la pestaña de la Biblioteca de Accesorios, puede colocarlo en el plano de planta.

   Inserción de un accesorio desde la pestaña Tipos de accesorio: aquí están todos los tipos de accesorio que ha creado y guardado en el Explorador de Quant en la pestaña Accesorios / Tipos de accesorio. Recomendamos que guarde los tipos del accesorio más comunes, para encontrarlo e insertarlo fácilmente en cualquier momento.

   Inserción de accesorios desde la pestaña Variantes de accesorios: aquí se guardan las variantes de accesorios de todos los almacenes. Se trata de accesorios que ya tienen una categoría y un conjunto de variantes de categoría.

Inserción de un accesorio

También puede insertar accesorios desde la pestaña Tipos de accesorios, la pestaña Biblioteca de accesorios y la pestaña Variantes de accesorios en el plano de planta utilizando el método de arrastrar y soltar.

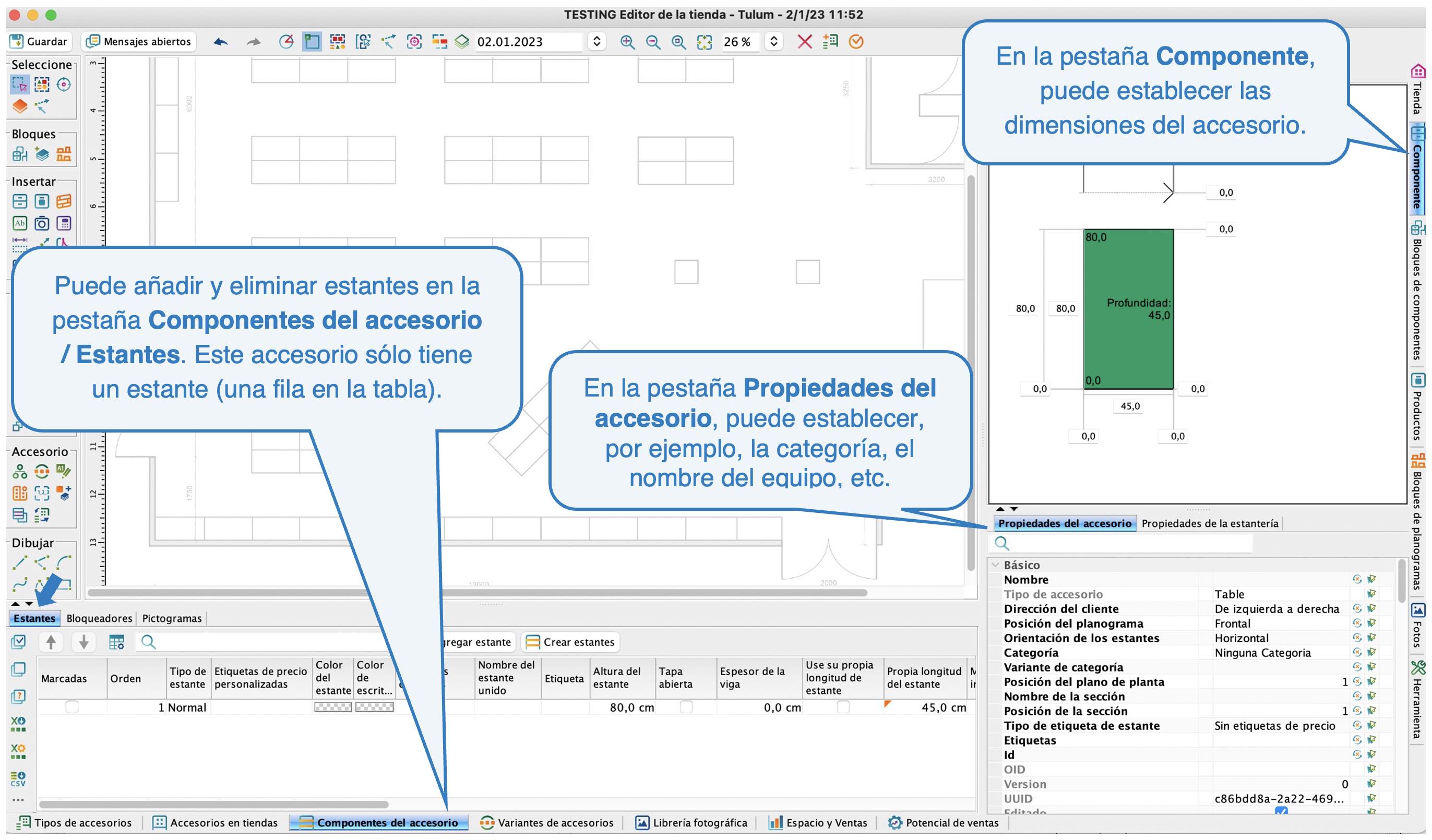

Si tiene el accesorio marcado, puede establecer sus dimensiones (en la pestaña Componentes), el número de estantes (en la pestaña Componentes del accesorio) y otras propiedades como las categorías (en la pestaña Propiedades del accesorio).

Edición de las propiedades del accesorio

No olvide establecer una categoría para el accesorio, de lo contrario no será posible crear un planograma para él.

Pared

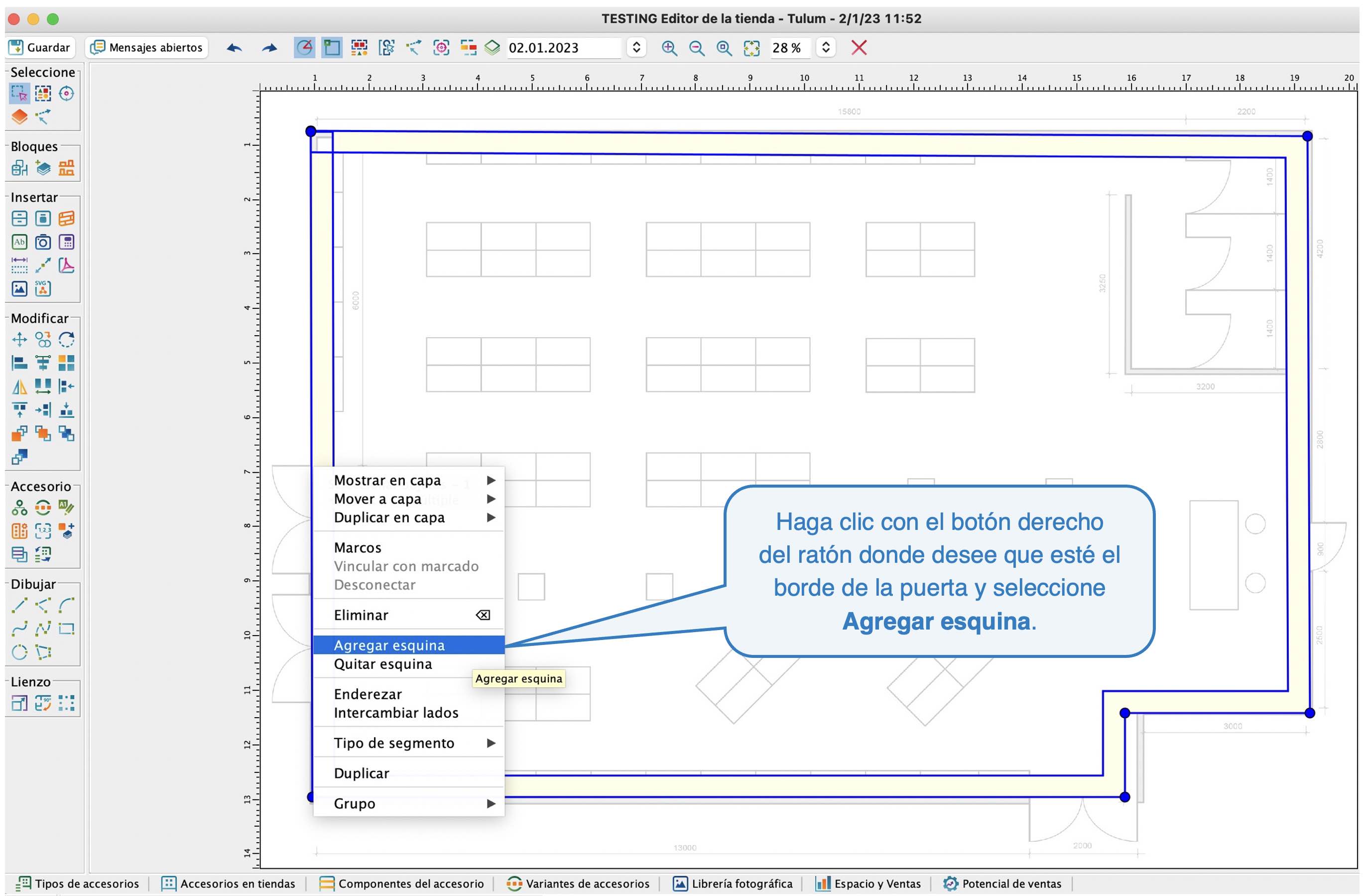

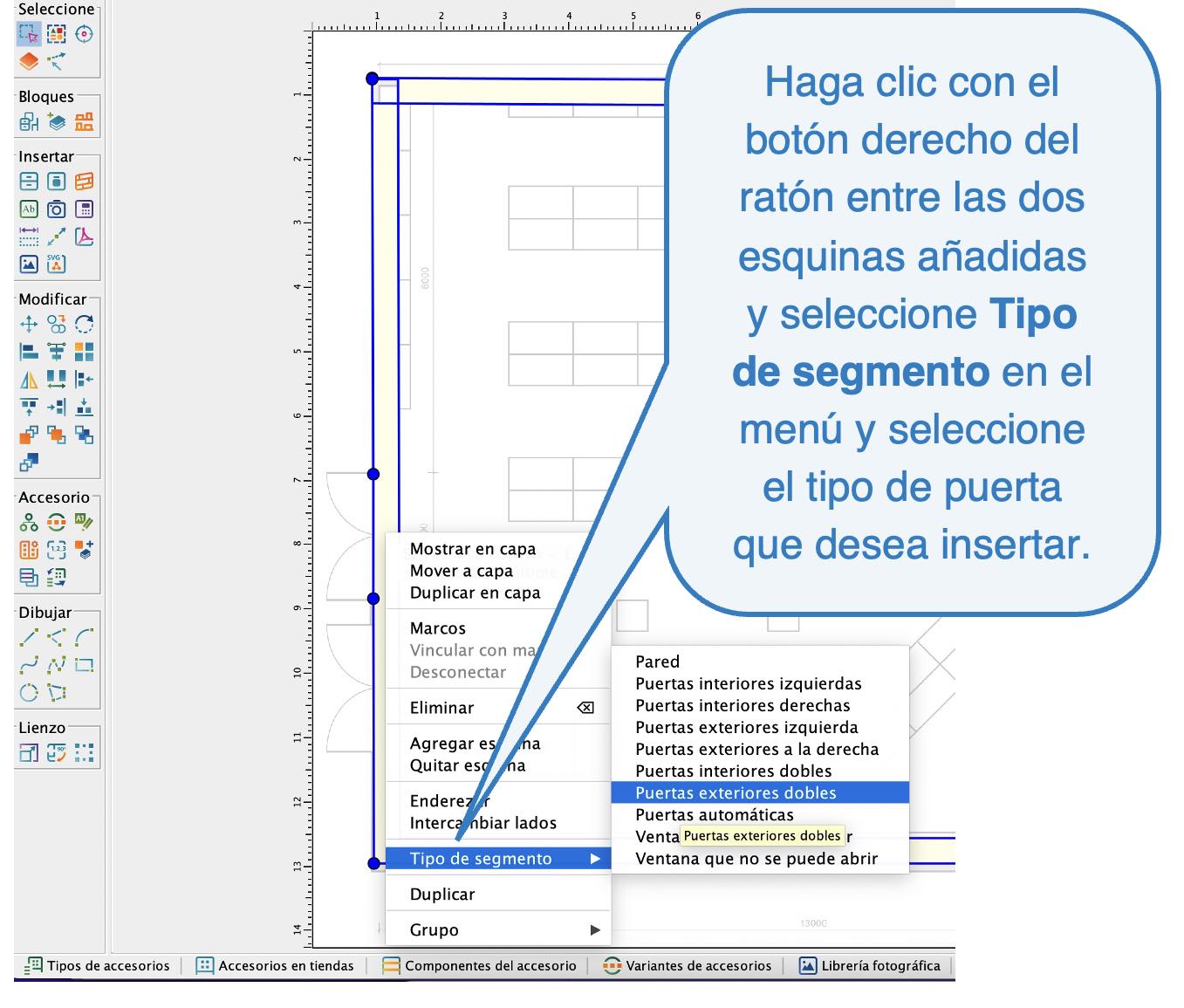

Este icono permite insertar una pared. Cada clic inserta una nueva esquina del muro. En la pared, también se puede especificar dónde se encuentra la puerta.

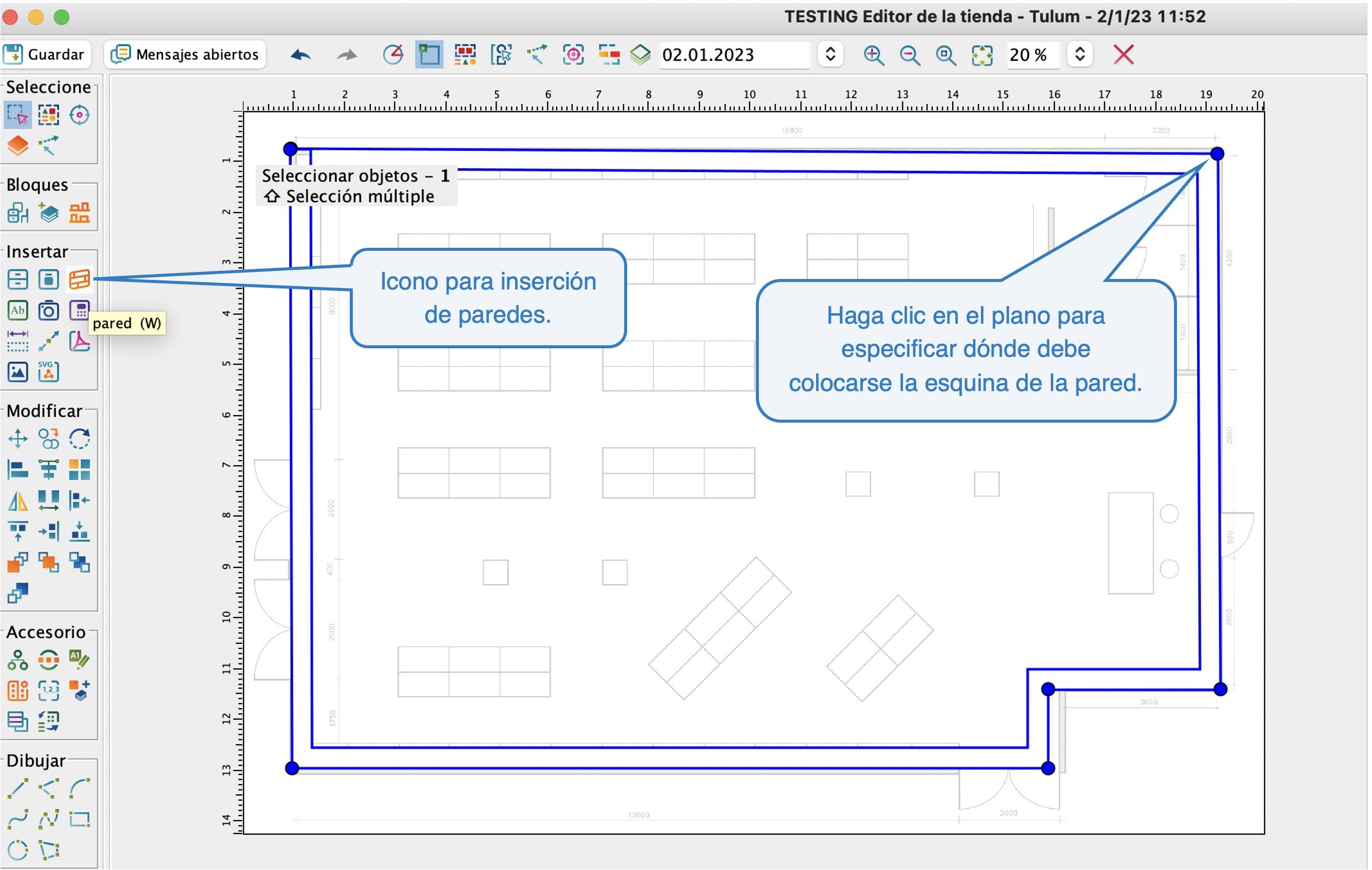

¿Cómo insertar una pared en el plano de planta?

1. Active la versión de la capa en la que se va a insertar la pared.
2. Haga clic en el icono de la pared o pulse W.
3. Haga clic en el plano para especificar la primera esquina de la pared.
4. Cada clic crea una nueva esquina de la pared.
5. Pulse ENTER para terminar de pegar.

Puede utilizar la barra espaciadora para cambiar la orientación de la pared.

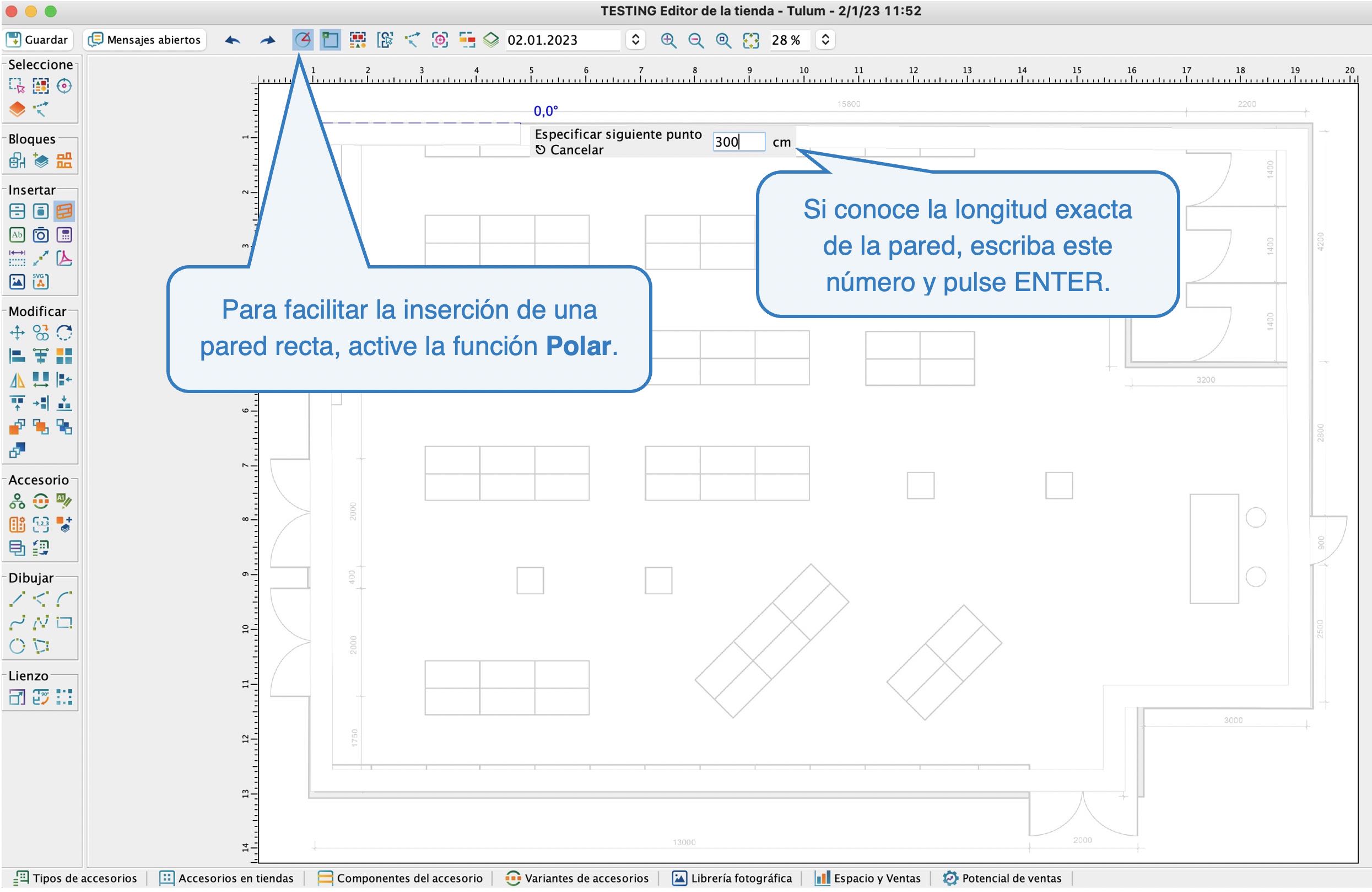

Para mantener la pared recta, active la función Polar. Esta función le permite insertar una pared sólo en un ángulo que sea múltiplo de 15.

Si conoce la longitud exacta de la pared, puede teclear esta longitud al insertar la pared y luego pulsar ENTER. La siguiente esquina se insertará exactamente a la distancia especificada.

Texto

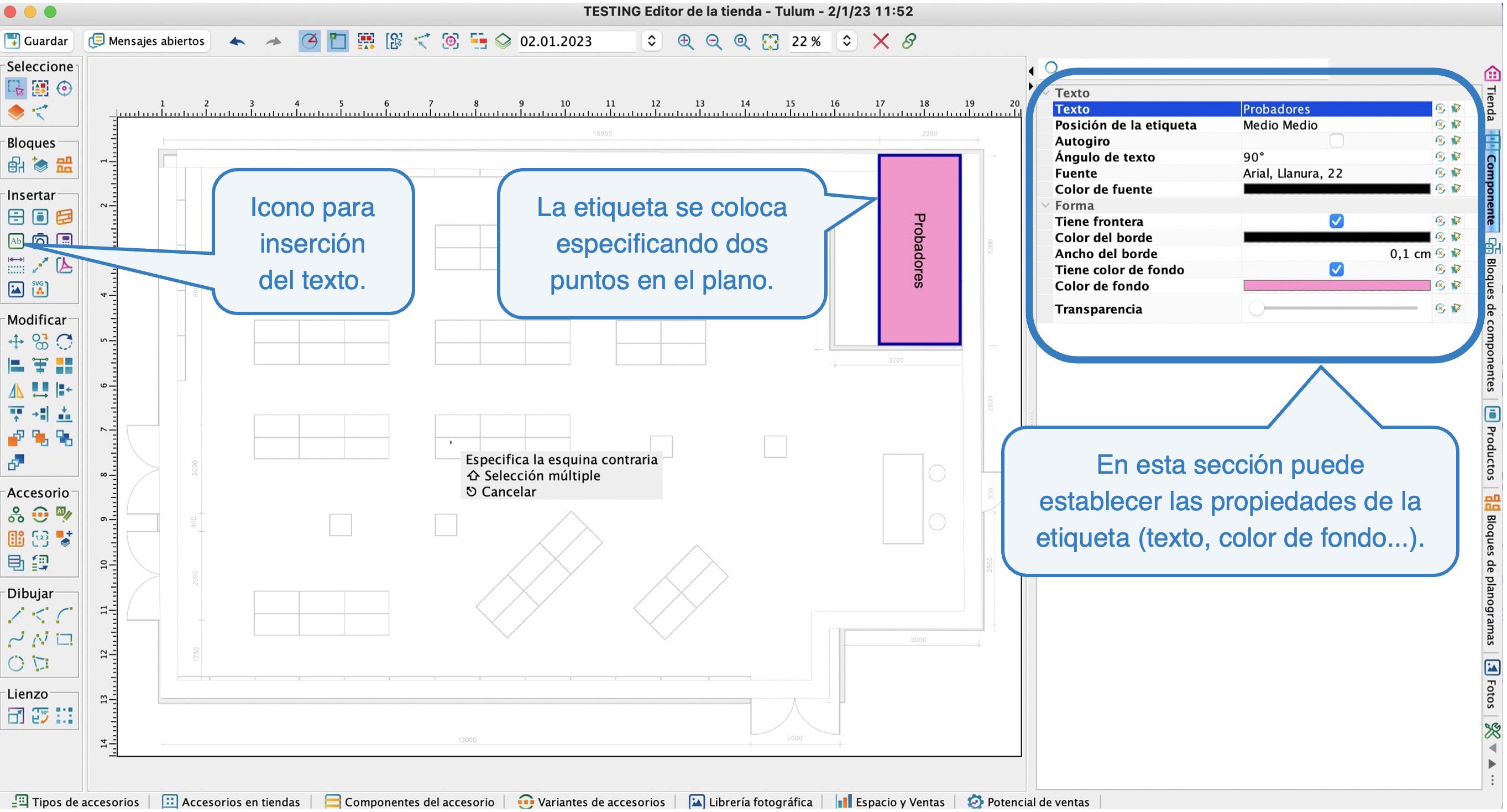

Puede agregar cualquier texto al plano. Este icono permite insertar un área para la que puede establecer un color, un texto o una imagen. También puede agregar al plano áreas que no están directamente relacionadas con las ventas pero que son esenciales para la orientación del personal, o diversas notas técnicas para el personal. Sólo tiene que hacer clic en el icono de texto o pulsar la tecla T. A continuación, especifique dos puntos en el plano de planta que determinen la posición de la etiqueta.

En la pestaña Componente, puede establecer las propiedades de la etiqueta: establecer el texto que se mostrará en el plano, su color, etc.

Inserción de un texto

Cámara

Este componente se utiliza cuando el personal de la tienda debe tomar fotos de la tienda desde diferentes ángulos y luego subir estas fotos. La cámara puede apuntar directamente al lugar que se desea capturar. El personal de la tienda tomará una foto y la subirá haciendo clic en el icono de la cámara en el plano.

¿Cómo insertar una cámara en el plano de planta?

1. Active la versión de la capa en la que debe colocarse la cámara
2. Haga clic en el icono de la cámara o pulse P.
3. Haga clic en el plano para colocar la cámara.
4. Para finalizar la inserción, pulse ESC.
5. Dirija la flecha de la cámara de forma que apunte al lugar que desea capturar.
   • Haz clic en el centro de la cámara.
   • Pulsa en el lugar que quieras capturar.
   • La flecha de la cámara girará hacia ese lugar.

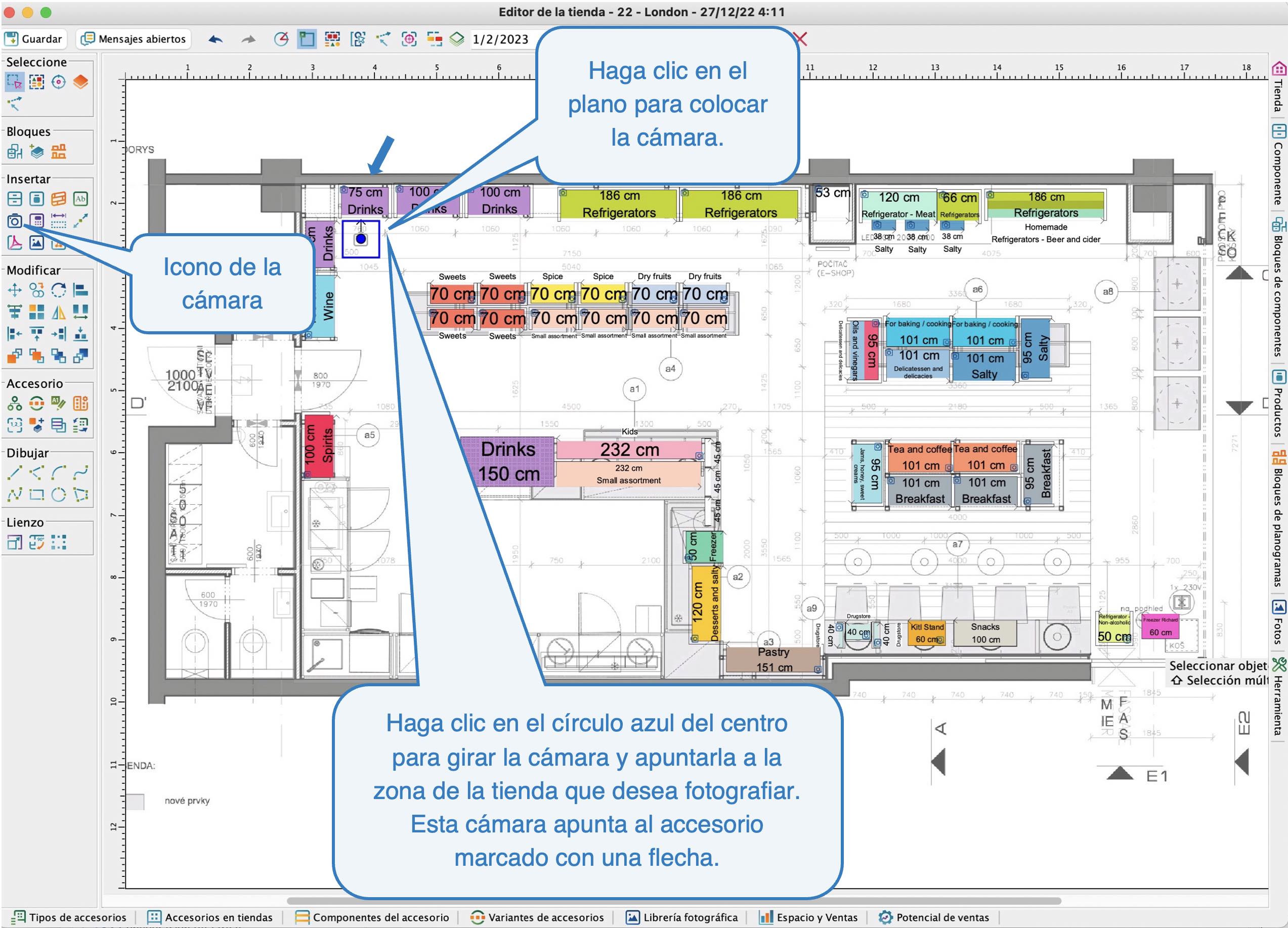

Inserción de una cámara

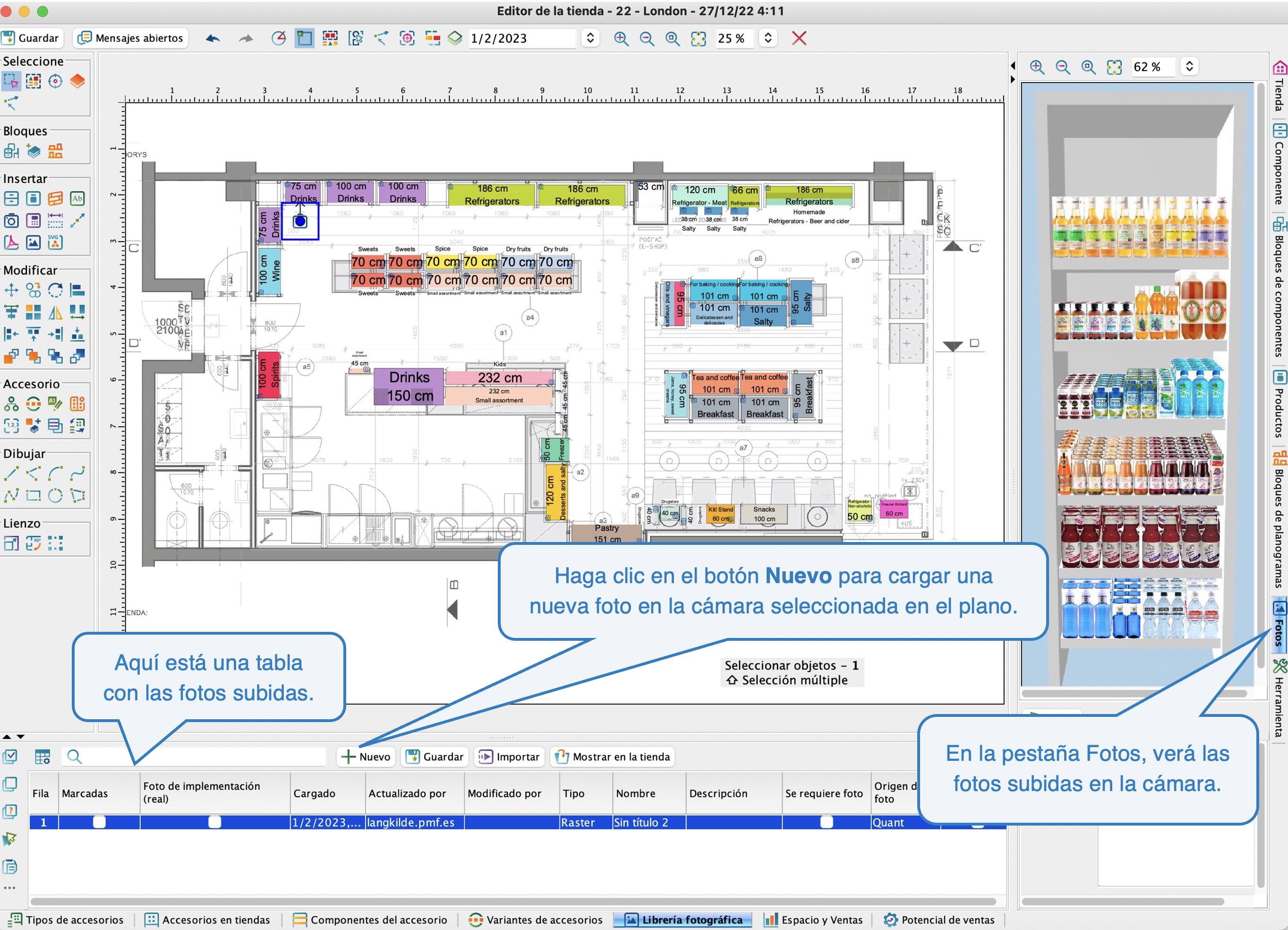

Las fotos subidas se pueden ver en la Biblioteca de fotos y en la pestaña de Fotos.

Fotos subidas

Se puede cargar una foto del icono de la cámara:

• directamente desde el Editor de la tienda (imagen superior)
• en la interfaz web, haciendo clic en el icono de la cámara

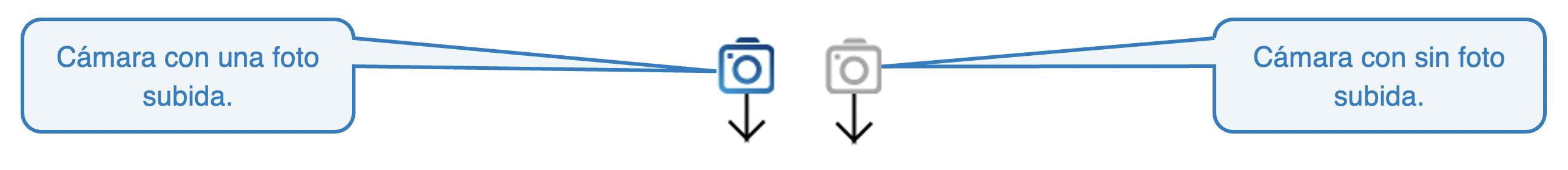

Si ya se ha subido una foto a la cámara, ésta aparece resaltada en azul en el plano de planta. En caso contrario, aparece en gris.

Significado de los colores de las cámaras

Caja

Este icono permite insertar una caja en el plano de la planta.

¿Cómo insertar una caja en el plano de planta?

1. Active la versión de la capa en la que debe insertarse la caja registradora.
2. Haga clic en el icono de la caja.
3. Haga clic para colocar la primera esquina de la caja.
4. Cada clic adicional crea una nueva esquina de la caja.
5. Pulse la tecla ENTER para finalizar la inserción de la caja .

Para mantener la caja recta, active la función Polar. Esta función le permite introducir la caja registradora sólo en un ángulo que sea múltiplo de 15.

Si conoce la longitud exacta de la caja, puede teclear esta longitud al insertar la caja y luego pulsar ENTER. La siguiente esquina se insertará exactamente a la distancia especificada.

En la pestaña Componente, se pueden establecer varias propiedades de la caja, como su anchura o su color.

Inserción de una caja

Dimensiones

Este icono se utiliza para medir la distancia en el plano de planta. Haga clic en el icono de cota o pulse D y seleccione dos puntos en el plano. Podrá medirlos fácilmente.

La segunda forma de utilizar esta herramienta es cuando se conoce la distancia y se desea introducirla en el plano. En este caso, primero haga clic en el icono de cota o pulse D. Después, especifique el primer punto del plano haciendo clic en él y, a continuación, escriba la distancia conocida y pulse ENTER.

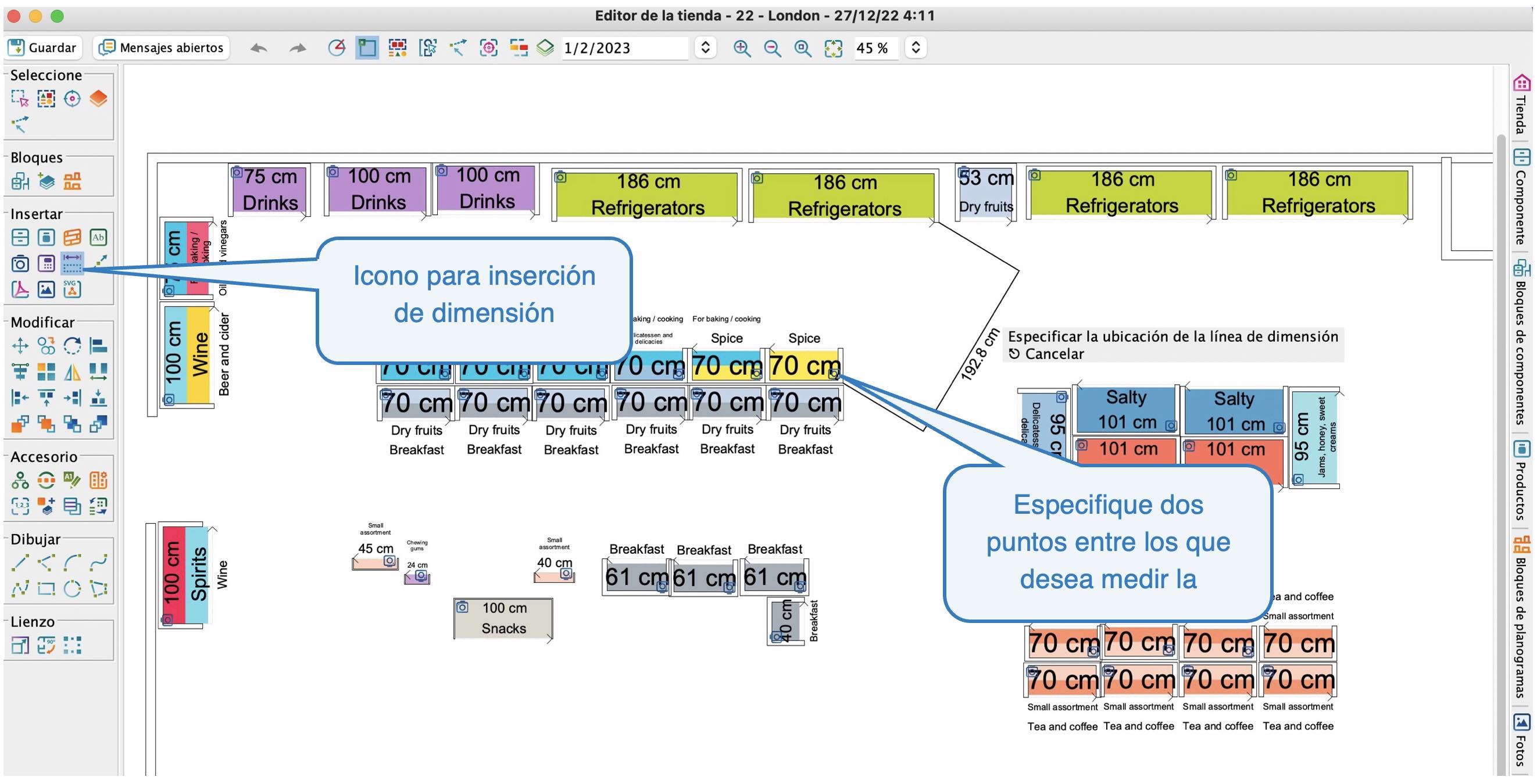

Inserción de las dimensiones

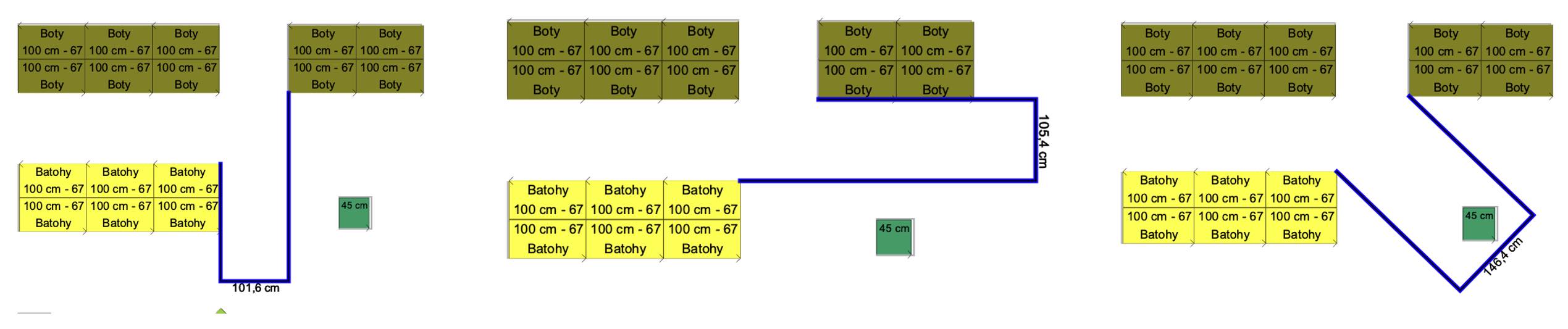

Hay 3 formas básicas de insertar las dimensiones. Las opciones se pueden ver en la imagen de abajo.

Opciones para insertar las dimensiones

La línea de construcción

La línea de construcción se utiliza como línea auxiliar para realizar el trazado en un plano de planta. Facilita el trabajo cuando hay que unir varios componentes en una superficie, etc.

Para insertar una línea de construcción, haga clic en el icono de línea de construcción en la barra de herramientas. A continuación, deberá especificar dos puntos en el plano de planta por los que pasará la línea de construcción.

Active la función de Ajuste automático en la barra superior para poder ajustar fácilmente cualquier componente a la línea de construcción.

En el plano de planta, puede agarrar el componente por la esquina para fijarlo a la línea de construcción y moverlo hacia la línea de construcción.

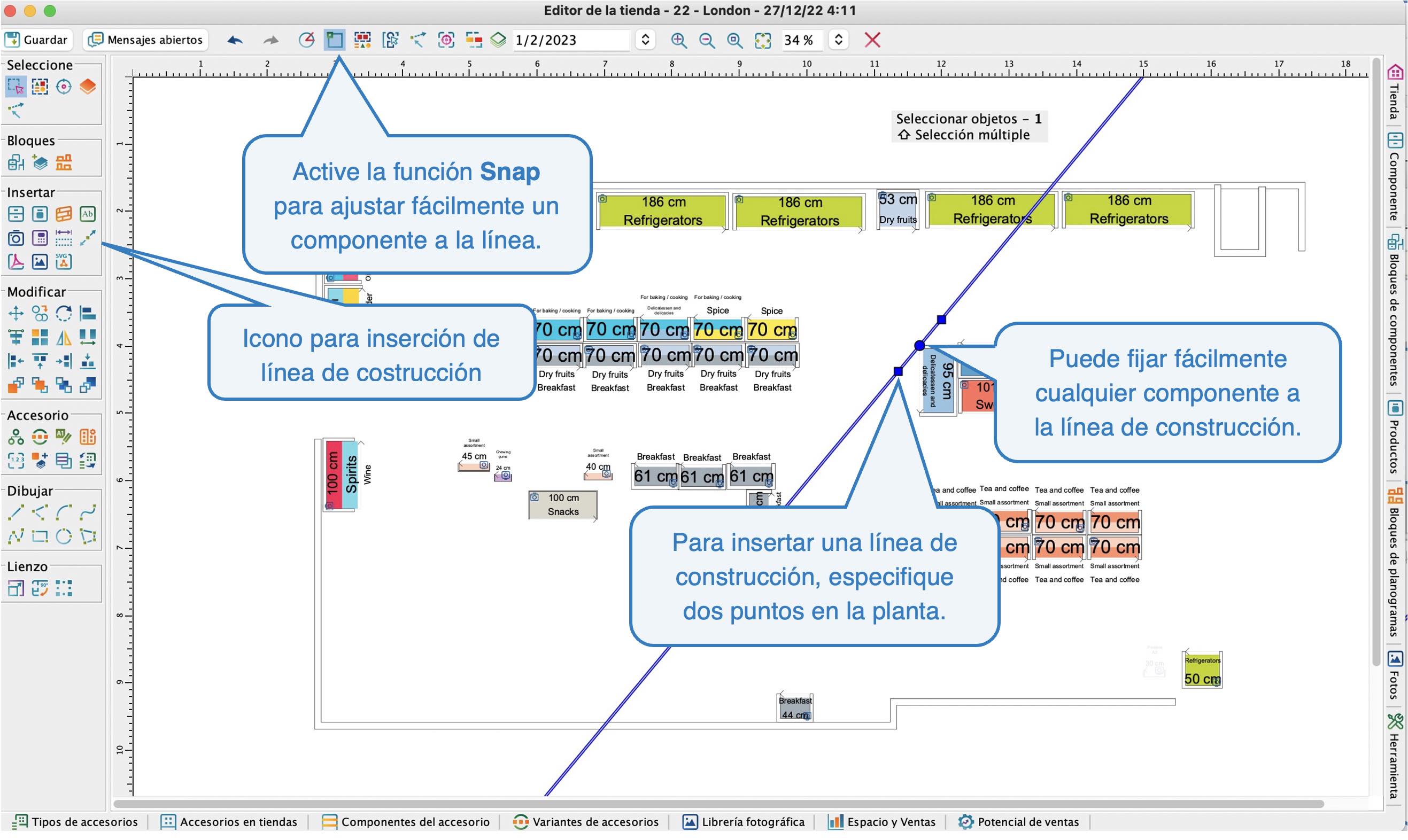

Inserción de la línea de construcción

PDF / SVG / Imagen

Además, también es posible insertar un PDF, un SVG o una imagen en un plano de planta.

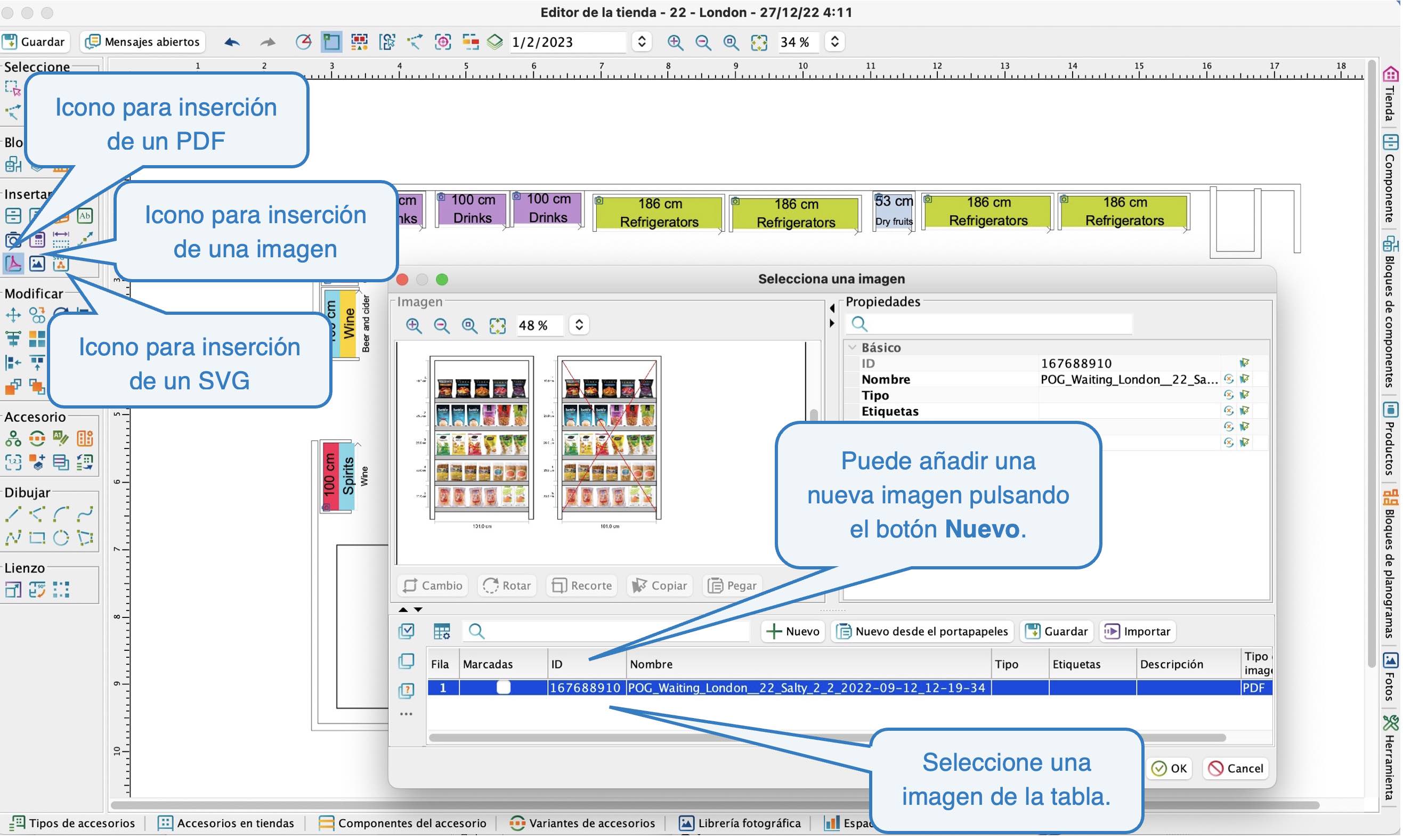

¿Cómo se inserta un PDF, un SVG o una imagen?

1. Active la versión de la capa en la que desea insertar el PDF, el SVG o la imagen.
2. Haga clic en el icono del PDF, del SVG o de la imagen, según el formato del archivo que desee insertar en el plano.
3. Haga clic para especificar dos puntos en el plano de planta donde se debe insertar la imagen.
4. En la nueva ventana, seleccione la imagen de la tabla, pero si aún no ha cargado la imagen en Quant, debe hacer clic en el botón Nuevo y seleccionar una imagen de su computadora.

Inserción de un PDF, un SVG o una imagen

Dibujar

Si necesita dibujar objetos adicionales, es posible utilizar las herramientas del menú Dibujar: una línea, una parábola, una curva cúbica, una curva, un rectángulo y un círculo. Las curvas individuales pueden interconectarse, por lo que es posible dibujar casi cualquier objeto.

1. Seleccione la herramienta deseada.
2. En el caso de una curva, hay que marcar el primer punto.
3. Marque el segundo punto de la curva.
4. En el caso de las líneas curvadas, es necesario marcar un punto de control mediante el cual es posible modificar aún más la curvatura.

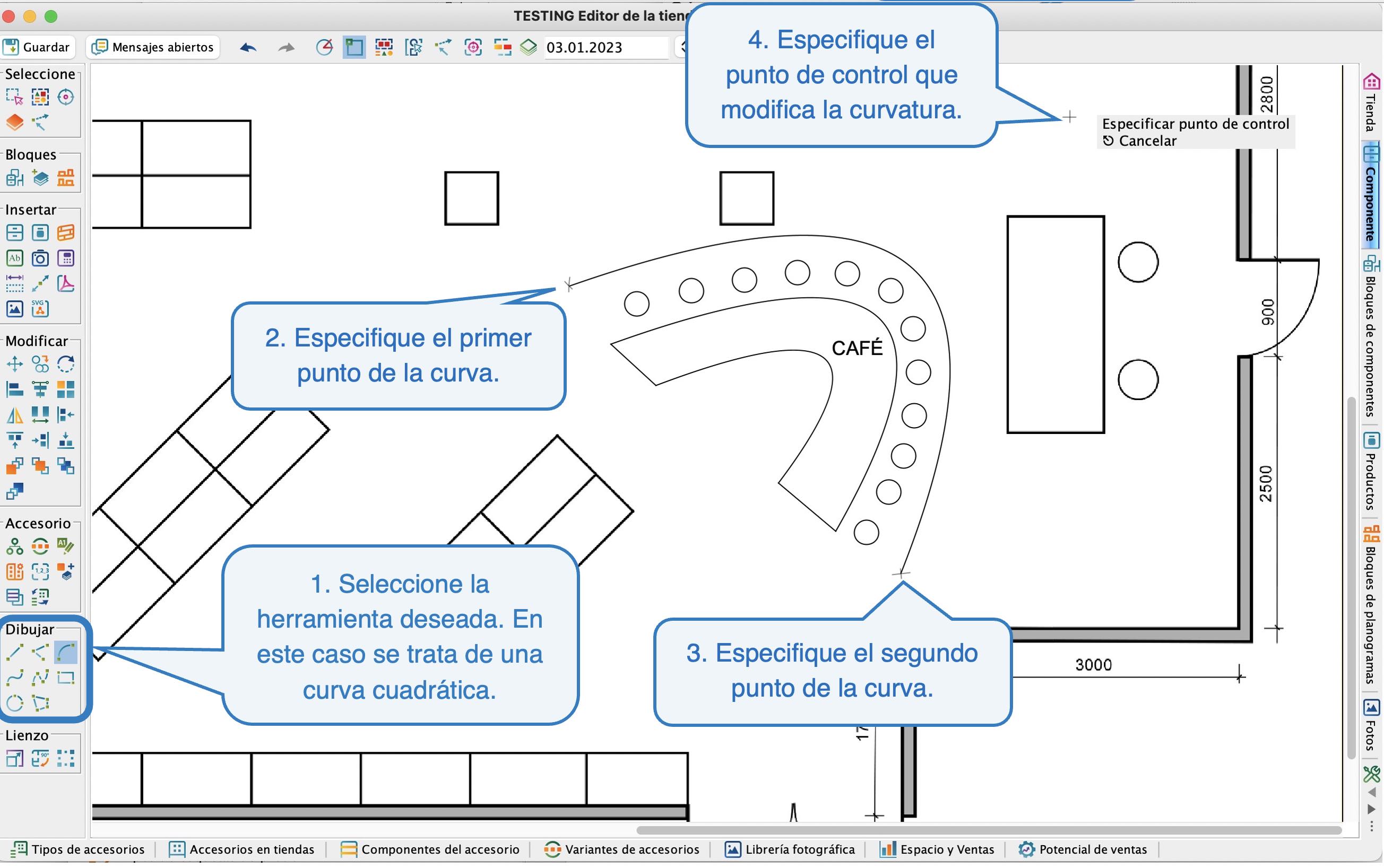

Dibujar una curva

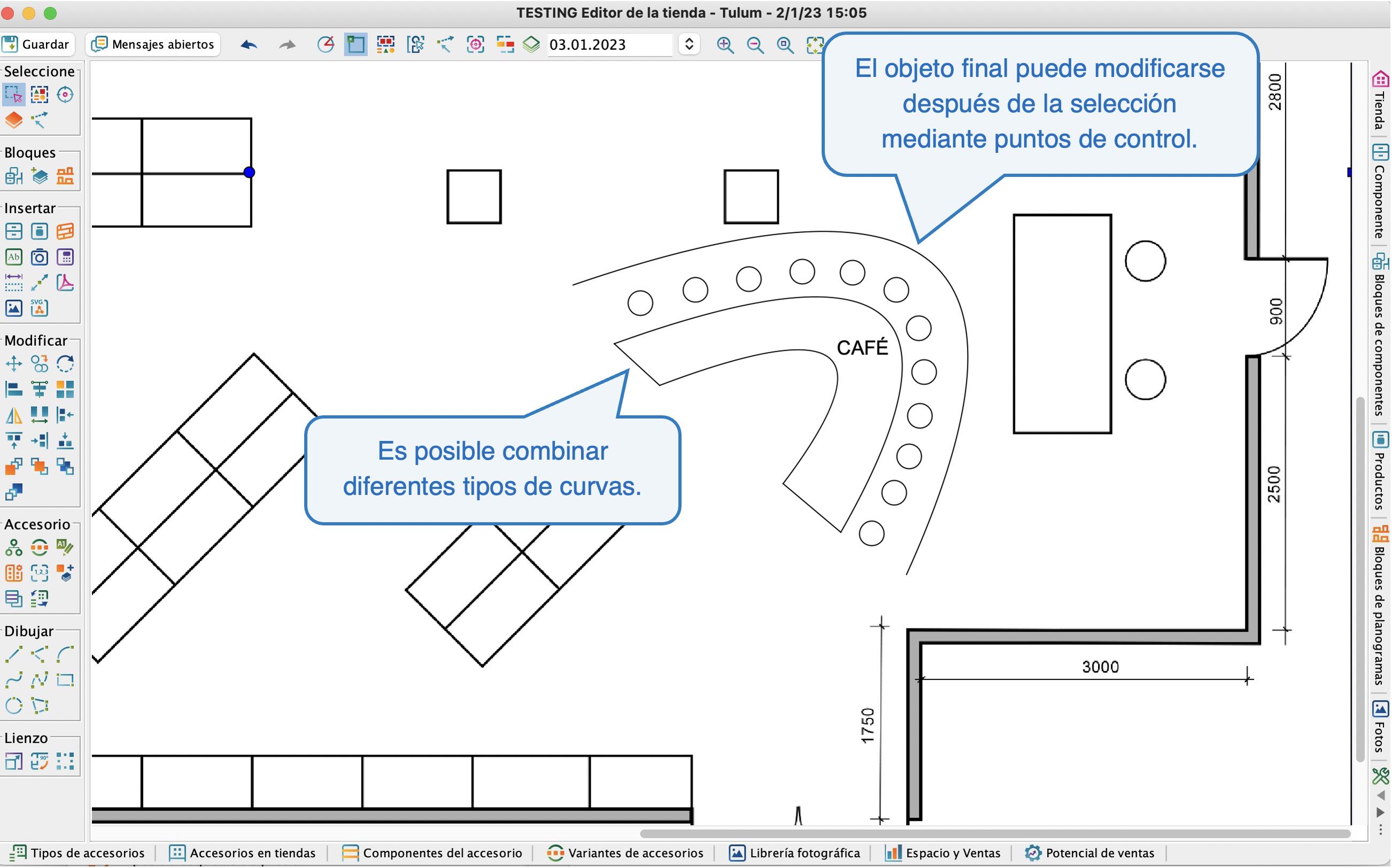

El objecto final

Recomendamos recordar los atajos de las herramientas más utilizadas. Esto facilitará el trabajo en el Editor de tienda. Todos los atajos en el Editor de la tienda están listados en el manual de Atajos de teclado en el Editor de la tienda.
